醫學美容 ›想老得慢一點

花王做到了：不靠醫美針劑

不靠醫美針劑，也能有效撫平法令紋？日本化妝品界的一場微縮革命。撰文｜張宏嘉 醫師（皮膚科。當你照鏡子時，是否總被那兩條法令紋盯得心煩？來自日本的日用品巨頭花王（Kao Corporation）

張宏嘉 Benjamin Chang 皮膚科專科醫師 · VSKIN 院長 · PSKIN 主治醫師

更新於 2025年7月4日 保養品抗老

不靠醫美針劑，也能有效撫平法令紋？

日本化妝品界的一場微縮革命

撰文｜張宏嘉 醫師（皮膚科）

當你照鏡子時，是否總被那兩條法令紋盯得心煩？

來自日本的日用品巨頭花王（Kao Corporation），正悄悄打造一場不動刀、不打針，卻能立即「撫紋回春」的化妝品革命。

這項技術，來自一場高分子材料的微觀設計。

化妝品史上最棘手的對手：法令紋

對美容科學家來說，法令紋是一項終極挑戰。它深、不規則、與臉頰下垂息息相關——並非光靠填補就能遮掩。以往粉底、保養品皆無法達成視覺撫平，真正能消除法令紋的方式幾乎都屬於侵入性醫美。

而花王研究團隊想挑戰這個極限：可否設計一款塗上就能收縮拉提、還能緊貼皮膚動態的化妝品？

兼具「收縮力」與「柔韌性」的魔法薄膜

他們的關鍵材料，是一種具高玻璃轉移溫度（Tg = 245°C）的高分子共聚物——NBN（降冰片烯／矽氧基共聚物）。這種材料過去因太硬不適合膚用，但花王透過調整分子結構，讓它同時具備收縮力與可彎折的柔韌性，成為突破點。

收縮怎麼量化？花王給出一個清楚的計算公式：

為了讓這層「提拉膜」能有效撐起法令紋，研究團隊計算出收縮率 ε 需達到至少 10%。

計算公式如下：

ε = f / (A × E’)

其中：

ε 是所需的收縮比

f 是提拉力（0.6 N）

A 是受力面積（30mm × 2mm）

E’ 是真皮的彈性模數（0.1 MPa）

👉 最後算出 ε ≈ 0.1（也就是10%的收縮） 才能產生有效的「拉提」！

結果，NBN做到了，而且超過目標——花王成功製造出一種在15微米厚度下，也能收縮逾10%的薄膜。

實驗成果：不打針，一抹即提！

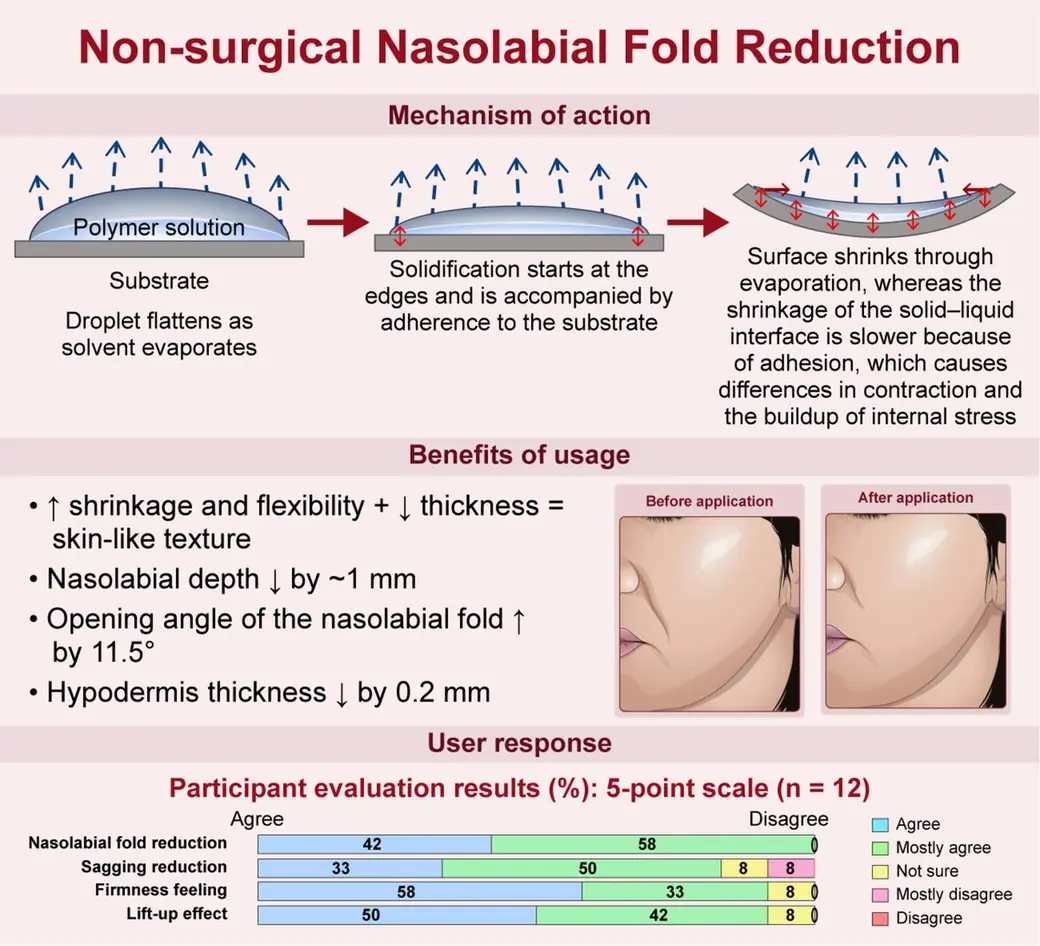

研究團隊找來12位日本女性受試，塗抹後約5分鐘內，肉眼就可看出提拉效果——法令紋變淺，嘴角上揚。配方在塗布後30秒至數分鐘間快速乾燥，形成一層「緊貼皮膚紋理」的超薄透明膜，產生明顯的拉提力。

數據揭露真相：

法令紋深度平均減少約1mm

這些數值不是填平效果，而是 整張臉被縮緊後的結果。

更驚人的是，使用者自述感受到提拉、緊緻、年輕化，且皮膚表現自然無異物感。影像與3D分析也都一致證實這項效果。

打造「會呼吸的隱形拉提膜」的秘密：自由體積

為何這種高Tg高分子不會脆裂？關鍵來自於材料的「自由體積」設計。

花王透過正電子湮沒（Positron Annihilation）與分子動力學模擬（Molecular Dynamics），發現NBN薄膜中存在大量 0.3~0.36奈米³的 自由空間孔洞。這些孔洞讓高分子鏈得以微幅滑動、適應表情變化，而不破裂。

這就像是一層「會呼吸的緊身衣」，不但包覆臉部，還能隨你微笑、說話而同步延展。

化妝品界的重大突破，下一站是頭皮與身體？

這款「高分子收縮膜」雖然目前效果約可維持4小時，但這在化妝品領域已是跨時代創新。更重要的是，它具備可拓展性——例如應用在眼皮、脖子、甚至頭皮緊緻。

這項成果，代表一種新的美學科技思維：不再仰賴侵入式醫美，而是透過材料科學與分子設計，創造真正有結構效應的化妝品。

而這正是花王多年來在皮膚生理、高分子設計、化妝品載體科技上的長期耕耘所累積出的成果。

商業化的下一步？

目前該配方尚未商品化，花王僅於科學會議與日文新聞稿中公開成果。但若這項技術順利進入市售產品，不但將改寫「抗老產品」的定義，也有機會重塑「高功能型即效保養」的市場版圖。

在競爭激烈的美妝產業，這類基於材料科學突破的成果，不只讓人驚艷，也為消費者帶來真正可見、可感、可期待的改變。

後記：

關鍵材料：花王如何從五種高分子中選出「那一個」？

花王這場撫紋革命的核心，不僅來自靈光乍現，而是一場細膩的高分子篩選過程。

研究團隊從五種矽改性高分子材料著手，逐一測試「收縮力」與「柔韌性」的平衡，搭配不同溶劑與成膜條件，最終才選出NBN作為主角。

這五種候選材料為：

1.丙烯酸酯／聚三甲基矽氧基甲基丙烯酸酯共聚物（Dow Corning，美國）

玻璃轉移溫度（Tg）84°C

2.三甲基矽氧基甲酰普魯蘭膠（信越化學，日本）

Tg 為 133°C（製造商提供）

3.丙烯酸酯／聚二甲基矽氧烷共聚物（信越化學，日本）

Tg 為 49°C（本研究實測）

4.聚矽氧烷-9（花王株式會社，日本）

純度99%、重均分子量 Mw = 72,000、Tg = 70°C

5.NBN：降冰片烯／矽氧烷共聚物（信越化學，日本）

Tg高達 245°C，是一種極硬的聚降冰片烯改性材料。透過導入矽氧烷基團，使其在保持剛性的同時具備可彎折性，具良好拉絲性、附著力，並擁有耐油、耐水的特性，非常適合做為長效型化妝膜材料。

花王團隊測試後發現，只有NBN同時具備足夠的收縮率（超過10%）與柔韌性（不裂開），符合「可即時撫紋又自然貼膚」的雙重條件。

選對溶劑，才能讓膜「薄得看不見」

材料只是第一步，還要讓它「收縮得剛剛好」。

為此，研究團隊測試了兩種關鍵溶劑：

二矽氧烷（Disiloxane）：來自 Dow Corning，美國，揮發快、乾得快，能讓膜快速固化收縮，提升提拉效果

異十二烷（Isododecane）：來自 Maruzen Petrochemical，日本，揮發性較低，適合高油脂環境

最後，他們選擇高揮發性的 二矽氧烷，成功將NBN膜做成厚度僅15微米的透明薄膜，肉眼幾乎看不到，卻能產生明顯的提拉效果，並隨臉部表情自然伸縮。

測試平台也講究：75 微米 PET 薄片上實驗開展

成膜與彎曲測試，則是在東麗（Toray）製的 聚對苯二甲酸乙二醇酯（PET）片材上進行，厚度為75微米，型號為 Lumirror T75。這種平台能忠實反映乾燥後薄膜的物理變化，包括收縮、彎曲、破裂與延展性。

這些實驗細節說明：花王不是靠單一配方成功，而是從材料本質、結構設計到使用者體驗，全鏈條打通的科學實踐。這也是為何這款提拉膜不只是好用，而是一場從分子結構重新定義化妝品的里程碑。
