關於一場「沒有新東西」的皮秒演講：我的任務、心虛與重新整理

這個月底，診所又要舉辦 V1 會議了。一個熟悉的主題「皮秒雷射」交到了我手上。老實說，第一時間我是有點抗拒的。皮秒雷射在皮膚科領域，算一算，也快是十幾年的「老將」了。

張宏嘉 Benjamin Chang 皮膚科專科醫師 · VSKIN 院長 · PSKIN 主治醫師

更新於 2025年11月16日 雷射會議筆記

這個月底，診所又要舉辦 V1 會議了。

一個熟悉的主題「皮秒雷射」交到了我手上。

老實說，第一時間我是有點抗拒的。

皮秒雷射在皮膚科領域，算一算，也快是十幾年的「老將」了。

在大型醫學會議上，它早已不是眾星拱月的焦點，沒有人會為它開專場。但在診所的日常裡，它卻又是我們手中最紮實、最無可取代的工具。

也許因為它太「日常」了，當以前的醫師們不再主講這個題目，

而我被指派接手、要一口氣「延伸診所全部的皮秒雷射系統」時，我真的有點「…嗯，我該講些什麼？」的茫然。

真的沒有太多演講的動力。

坦白說，我甚至有點「心虛」。

怕誤人子弟

我回想起以前在台上，和大家大談 DOE (繞射光學)、MLA (微透鏡陣列)、DLA…等等這些縮寫時，心中總有一絲不踏實。

我是在「分享知識」，還是在「盤點規格」？

我是在「教學」，還是在「背誦」？

當一個技術成熟到成為「日常」，

我們很容易忘記它背後的「極限」，

只記得它表面的「功能」。

但任務終究是任務，只好硬著頭皮接下。

我花了一些時間，把自己關起來，拋開那些行銷術語，重新回到底層的物理學和光學工程。我重新去思考，當年這些儀器之所以能震撼市場，它到底「控制」了什麼？

然後，我重新整理出了思緒，也找到了這次演講的核心之一

是 極限控制 (Extreme Control)

控制時間 (色散)：從共振腔到手柄，光學系統如何用盡心機，對抗物理定律，只為確保每一發擊出都是「真正」的皮秒。

控制能量 (損傷)： 我們手中的工具，如何在承受 GW (十億瓦) 級的峰值功率下「毫髮無傷」，這背後是多麽極致的材料與鍍膜工藝。

控制空間 (塑形)： 那些我們琅琅上口的 DOE、MLA，它們不是「蜂巢」圖案這麼簡單，它們是將「毀滅性能量」拆分、重組，精確投送到皮下的「光學全像片」。

皮秒雷射系統的價格，就取決於這些「極限光學元件」的精密程度。

而我們的「治療價值」，就取決於我們對這些「極限控制」的理解深度。

我們作為操作者，如何在這場「時間、能量、空間」的極限遊戲中，真正「駕馭」光，而不只是「按下」開關。

凡人修仙傳再次亂入一下：

時間法則 輪迴法則 空間法則 是世間法則的三大至尊法則

跟皮秒雷射

控制Picosecond, 10^{-12} 秒 （時間）

＋ 回收能量損失阻止色散（輪迴）

＋ 光學元件塑形光波（空間）

竟然又有點類似

皮秒雷射（Picosecond Laser）不僅是醫學美容的一項工具，它更是一套在極端物理條件下運作的精密光學系統。要真正理解它的威力與安全性的來源，我們不能只看「皮秒」這個時間單位，而必須深入探討其光學系統的核心思想：「極限控制」。

這是一場關於「控制」的旅程：控制時間、控制能量、控制空間。

💡 核心挑戰：皮秒雷射的「雙重極限」

在我們開始這趟旅程前，必須先理解皮秒雷射光束的兩大魔性，這也是「極限控制」之所以必要的根源：

1. 極短時間 (Time)： 脈衝時間短至 10^{-12} 秒。根據物理學的傅立葉轉換原理，時間上極度壓縮的脈衝，在光譜（波長）上必然是寬廣的。這意味著皮秒雷射光束並非單一「顏色」，而是包含了許多相近的波長。

2. 極高峰值功率 (Peak Power)： 將能量壓縮在皮秒內釋放，其瞬間的峰值功率可達十億瓦 (Gigawatts) 等級。這種能量足以瞬間汽化（擊穿）絕大多數的物質。

這兩大特性是所有光學元件的惡夢：光譜寬廣會導致「色散」，使脈衝被拉寬；峰值功率過高會導致「損傷」，使鏡片燒毀。

1. 控制時間 (色散)：從共振腔開始的戰役

在色散中，強行「鎖住」皮秒脈衝

皮秒雷射的第一個控制點，在於它的「心臟」——

雷射共振腔 (The Laser Cavity)。

如前所述，皮秒脈衝的光譜很寬。當它穿過腔體內的增益晶體時，不同波長的光（不同顏色）速度不同，這種「色散 (Dispersion)」會讓原本壓縮好的脈衝立刻「散掉」（例如從 1ps 被拉寬到 10ps），使其失去「皮秒」的意義。

為了「控制時間」，共振腔內必須配備極高階的光學元件：

鎖模器 (Mode-Locker, 如 SESAM 護國神山之半導體)：這是一個超高速「開關」。它強迫腔體內所有不同頻率的光波「同步」震盪，像樂團指揮要求所有樂器在同一瞬間奏出最強音，這是形成超短脈衝的第一步。

色散補償鏡 (Dispersion-Compensating Mirrors)： 這就是精細光學的展現。這些「啁啾鏡 (Chirped Mirrors)」的鍍膜被設計成：

讓「跑得快」的色光（例如紅光）穿透到鍍膜深處再反射，走的路程較長；讓「跑得慢」的色光（例如藍光）只在表面反射，走的路程較短。最終，所有色光能「同時」抵達終點，色散被完美補償，脈衝得以維持在皮秒等級。

2. 控制能量 (損傷)：貫穿導光臂的考驗

在不被摧毀的前提下，忠實傳遞能量

光束離開共振腔後，需要透過多個關節的導光臂 (The Articulated Arm)傳送到醫師手中的治療手把。這段路徑同樣充滿危險。

這一步的核心是「控制能量」——更準確地說，是承受極端的能量。

高損傷閾值 (LIDT) 鏡片：導光臂內的每一片反射鏡，都必須承受 GW 等級的峰值功率。這需要使用最純淨的基材（如熔融石英）和完美的「介電質多層膜 (Dielectric Coatings)」。

任何一點微小的雜質或鍍膜缺陷，都會在第一發雷射擊出時被汽化，導致鏡片損毀。

全程的色散控制：「控制時間」的任務在這裡仍在繼續。光束在空氣中傳播、每次的反射，都會累積色散。因此，導光臂的鏡片也必須是「低色散」設計，確保這道好不容易維持住的皮秒脈衝，在抵達手把時沒有「劣化」。

3. 控制空間 (塑形)：治療手把的繞射光學

將毀滅性力量轉化為精確治療

這是整套系統的「靈魂」所在，

也是繞射光學 (Diffractive Optics)登場的舞台。

如果將共振腔產生的原始光束直接打在皮膚上，

其巨大的能量會瞬間摧毀表皮。

我們想要的治療（例如刺激膠原蛋白、擊碎黑色素），

是發生在表皮之下的真皮層。

在「不傷害表皮」的前提下，將能量精確地「隔空」投遞到真皮層，產生「LIOB (光學擊穿)」的空泡效應。

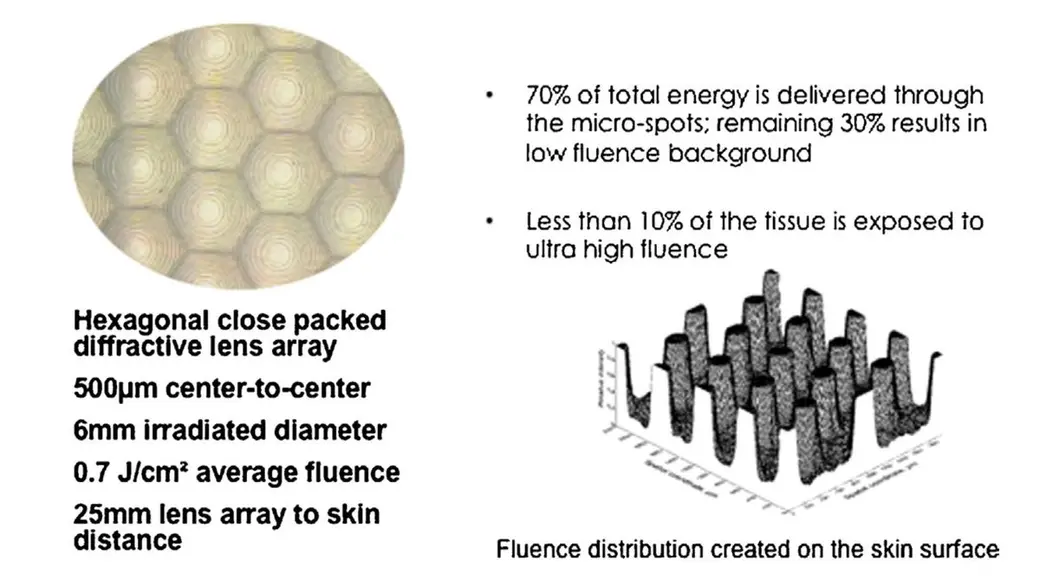

解決方案：「分束 (Fractional)」技術。將一道大光束，分裂成數百道微小的、高能量的子光束。這就是「蜂巢透鏡」的由來，而實現它有兩種主流技術：

技術 A：微透鏡陣列 (MLA, Micro-Lens Array)

原理：傳統折射光學。

想像一片玻璃上，壓印了數百個微小的「凸透鏡」。

每道光線穿過這些小凸透鏡時，會被「折射」並聚焦成一個點。

缺點：依靠物理曲面，製造上很難讓數百個微透鏡的焦距和形狀「完全一致」，容易導致能量不均勻（某些光點過強、某些過弱），且焦點深度的控制彈性較低。

技術 B：繞射光學元件 (DOE, Diffractive Optical Element)

原理：先進的繞射光學。

這是一片平坦的石英。表面沒有「凸起」，而是透過半導體製程，蝕刻出肉眼看不見的、奈米級的複雜「微結構」（或稱相位光柵）。當雷射平面波穿過 DOE 時，這些微結構會精確地「雕刻」光波的相位（延遲特定區域的光）。這些被「編輯」過的光波在傳播時相互干涉，並在設計好的特定距離（例如皮下 1mm 處）「相長干涉」形成能量極高的光點，在其他地方則「相消干涉」保持低能量。

優勢

1. 高度均勻性：透過演算法精密計算，DOE 可以將能量「完美」均分到每一個光點，確保治療一致性與安全性。

2. 精確深度控制： 繞射設計可以精確控制光點「聚焦在 Z 軸上的哪個深度」，確保 LIOB 發生在真皮層，而非表皮。

3. 高效率：高階的「多階 DOE」能將 95% 以上的能量都導入想要的點陣圖案中，幾乎沒有能量浪費。

極限控制的價值

皮秒雷射的光學系統，其核心思想就是一場精密的「極限控制」：

1. ✅ 控制時間 (色散)：從腔體到手柄，全程使用「色散補償」元件，防止脈衝被拉寬，確保每一發都是真正的「皮秒」。

2. ✅ 控制能量 (損傷)： 所有元件必須使用「高損傷閾值 (LIDT)」鍍膜，以承受 GW 等級的峰值功率。

3. ✅ 控制空間 (塑形)：在手柄處使用 DOE 或 MLA（繞射/微透鏡光學），將毀滅性的能量「拆分」並「重組」成精確、安全、有效的治療圖案（蜂巢）。

這三項「控制」的精密程度，直接決定了雷射的性能、穩定性與安全性。因此，一套皮秒雷射系統的價格，很大程度上就取決於這些「極限光學元件」的精密程度與整合工藝。

其實沒有新東西但可以有新體會
